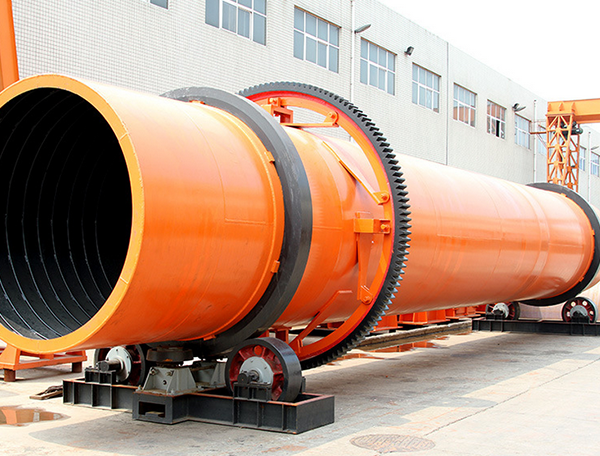

筒式干燥设备及配件
回转烘干机又称：滚筒式烘干机，滚筒式干燥机，滚筒式化灰机，滚筒式回转炉等名称！设备主要适用于水泥、化工、煤炭、饲料、复合肥(复混肥)等行业产品干燥。
适用物料如石灰石、煤炭、矿渣、锰矿、泥炭、铁粉、钛精矿、硫铁矿、生活垃圾，膨润土、木屑、酒糟、尿素、草酸、重铬酸钾、聚氯乙烯等产品干燥用。
烘干主机设备由：沸腾炉、烘干机、除尘器及配套的提升机、料仓、煤仓、皮带输送机、控制柜等设备组成。
以矿渣烘干为例工作原理如下：第一是导料区，湿矿渣进入此区与高温热风接触迅速蒸发水分，物料在大导角的抄板抄动下，形不成粘结便被导入下一个工作区;二是清理区，湿矿渣在此区被抄板抄起形成料幕状态，物料落下时易形成粘结滚筒壁现象，在此区由于设备设计有清扫装置，清扫装置便十分合理地清扫了内壁粘附的物料，在这个过程中，清扫装置对于物料团球结块也起破碎作用，从而增加了热交换面积，提高了烘干速率;三是倾斜扬料板区，湿矿渣在此区已呈低水分松散状态，物料在此区已不具有粘结现象，经过热交换后物料达到所要求的水分状态;四是出料区，转筒在此区不设抄板，物料在此区滚动滑行至排料口，完成整个烘干过程。
我公司的产品具有煤耗量和电耗量比一般烘干机降低10-15%以上，时产量提高10-15%以上，对物料适应性强，可烘干各种物料，设备操作简单可靠等优点，已在水泥和选矿企业得到了广泛的应用。
|
规格型号m |
生产能力t/h |
斜度% |
转速rpm |
减速机 |
电机 |
设备重量t |
|
|
型号 |
功率kw |
||||||
|
φ1.5×12 |
6-10t |
5 |
4.9 |
JZQ500 |
Y180L-6 |
15 |
17 |
|
φ1.8×12 |
11-15t |
5 |
4.9 |
JZQ500 |
Y200L-6 |
18.5 |
23 |
|
φ2.2×14 |
20-25 |
3.5 |
6.8 |
HZQ650 |
Y225M-6 |
22 |
32 |
|
φ2.4×18 |
35-40 |
3.5 |
6.8 |
JZQ750 |
Y250M-6 |
37 |
50 |
|
φ3.0×20 |
55-65 |
3.5 |
4.2 |
ZSY315 |
Y315S-6 |
75 |
77 |
|
φ3.0×25 |
65-75 |
3.5 |
4.2 |
ZSY315 |
Y315M-6 |
90 |
87 |
|
φ3.2×25 |
80-90 |
3.5 |
4.2 |
ZSY315 |
Y315L-6 |
110-132 |
116 |
|
φ3.6×25 |
100-150 |
3.5 |
3.6 |
ZSY450 |
Y355M-6 |
185 |
128 |
