工业回转窑设备及配件
回转窑是指旋转煅烧窑（俗称旋窑），它广泛应用于黑色冶金、有色冶金、化工、建材（水泥）、非金属矿、耐火材料、造纸、环保等行业，回转窑按处理物料不同可分为水泥窑、冶金化工窑和石灰窑。在建材行业中回转窑用来煅烧水泥熟料，分干法生产水泥回转窑和湿法生产水泥回转窑两大类；在冶金行业中钢铁厂贫铁矿磁化焙烧；铬、镍铁矿氧化焙烧；耐火材料厂焙烧高铝钒土矿和铝厂焙烧熟料、氢氧化铝；,回转窑用于生产氧化铁球团、铁精矿直接还原、超细铁精矿及高炉灰的回收利用；化工行业中回转窑可用于进行生产钛白粉、氧化镁、氧化锌的培烧，用于高铝钒土、氟化盐及铝厂用于氢氧化铝的培烧，活性石灰和轻烧白云石的煅烧,陶粒厂用于烧制陶粒砂.。

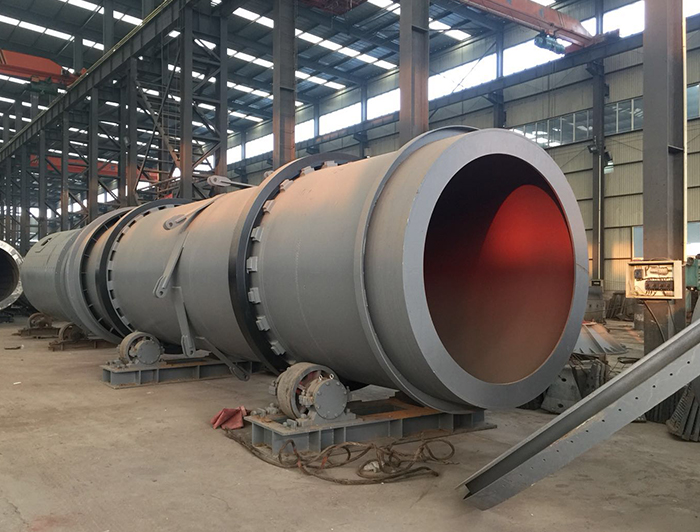

回转窑由回转筒体、支承装置、带挡轮支承装置和窑头、窑尾密封装置、喷煤管装置等部分组成。窑体与水平呈一定的斜度，整个窑体由托轮装置支承，并有控制窑体上下窜动的挡轮装置。传动部分除设置主传动外，还设置了为保障在主传动电源中断时仍能使窑体慢速转动、防止窑体变形的辅助传动装置。窑头采用壳罩式密封，窑尾装有轴向接触式密封装置，保障了密封的可靠性！
|
产品规格(m) |
窑体尺寸 |
产量(t/d) |
转速(r/min) |
电机功率(kw) |
总重量(t) |
备注 |
||
|
直径(m) |
长度(m) |
斜度(%) |
||||||
|
|
|
|
|
|
|
|
|
|
|
Φ2.5×40 |
2.5 |
40 |
3.5 |
180 |
0.44-2.44 |
55 |
149.61 |
|
|
Φ2.5×50 |
2.5 |
50 |
3 |
200 |
0.62-1.86 |
55 |
187.37 |
---- |
|
Φ2.5×54 |
2.5 |
54 |
3.5 |
280 |
0.48-1.45 |
55 |
196.29 |
窑外分解窑 |
|
Φ2.7×42 |
2.7 |
42 |
3.5 |
320 |
0.10-1.52 |
55 |
198.5 |
---- |
|
Φ2.8×44 |
2.8 |
44 |
3.5 |
450 |
0.437-2.18 |
55 |
201.58 |
窑外分解窑 |
|
Φ3.0×45 |
3 |
45 |
3.5 |
500 |
0.5-2.47 |
75 |
210.94 |
---- |
|
Φ3.0×48 |
3 |
48 |
3.5 |
700 |
0.6-3.48 |
100 |
237 |
窑外分解窑 |
|
Φ3.0×60 |
3 |
60 |
3.5 |
800 |
0.3-2 |
100 |
310 |
|
|
Φ3.2×50 |
3.5 |
50 |
4 |
1000 |
0.6-3 |
125 |
278 |
窑外分解窑 |
|
Φ3.3×52 |
3.3 |
52 |
3.5 |
1300 |
0.266-2.66 |
125 |
283 |
预热分解窑 |
|
Φ3.5×54 |
3.5 |
54 |
3.5 |
1500 |
0.55-3.4 |
220 |
363 |
预热分解窑 |
|
Φ3.6×70 |
3.6 |
70 |
3.5 |
1800 |
0.25-1.25 |
125 |
419 |
余热发电窑 |
|
Φ4.0×56 |
4 |
56 |
4 |
2300 |
0.41-4.07 |
315 |
456 |
预热分解窑 |
|
Φ4.0×60 |
4 |
60 |
3.5 |
2500 |
0.396-3.96 |
315 |
510 |
预热分解窑 |
|
Φ4.2×60 |
4.2 |
60 |
4 |
2750 |
0.41-4.07 |
375 |
633 |
预热分解窑 |
|
Φ4.3×60 |
4.3 |
60 |
3.5 |
3200 |
0.396-3.96 |
375 |
583 |
预热分解窑 |
|
Φ4.5×66 |
4.5 |
66 |
3.5 |
4000 |
0.41-4.1 |
560 |
710.4 |
预热分解窑 |
|
Φ4.7×74 |
4.7 |
74 |
4 |
4500 |
0.35-4 |
630 |
849 |
预热分解窑 |
|
Φ4.8×74 |
4.8 |
74 |
4 |
5000 |
0.396-3.96 |
630 |
899 |
预热分解窑 |
